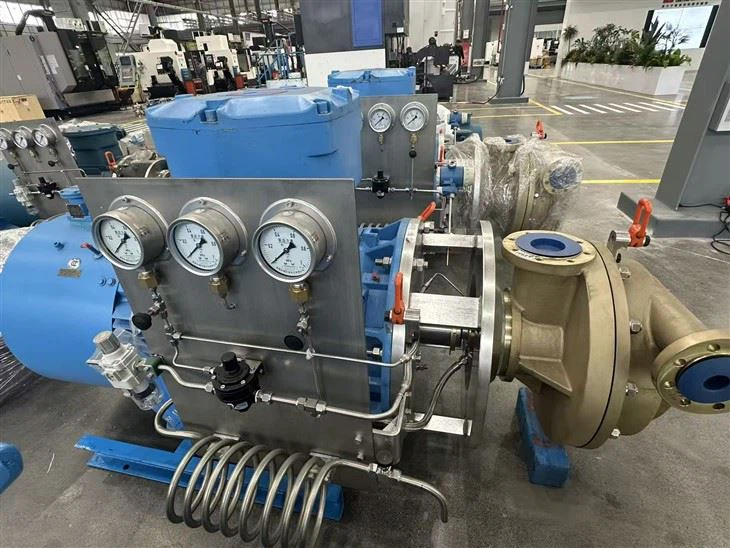

Høyytelses labyrintforseglet kryogen sentrifugalpumpe

Kjernefunksjoner og tekniske fordeler

1. Avansert labyrintforseglingsteknologi

Pumpen er utstyrt med et labyrintforseglingssystem med høy-presisjon, som er kjernefordelen som skiller den fra tradisjonelle kryogene pumper. Labyrintforseglingen består av flere alternerende stasjonære og roterende tenner, og danner en serie ringformede hull som skaper en kronglete strømningsbane for det kryogene mediet. Denne strukturen blokkerer effektivt lekkasje av kryogen væske og dens damp, og oppnår utmerket tetningsytelse uten direkte kontakt mellom tetningskomponenter. I motsetning til mekaniske tetninger har labyrinttetningen ingen slitedeler, noe som sikrer langsiktig-stabil drift med en levetid forlenget med 30 % sammenlignet med konvensjonelle forseglede pumper, og reduserer vedlikeholdsfrekvensen og -kostnadene betraktelig.

2. Overlegen kryogen motstand

Designet for å tilpasse seg arbeidsforhold med ultra-lav temperatur, opprettholder pumpen stabil ytelse i temperaturområdet -196 grader til -50 grader, uten sprø brudd, deformasjon eller ytelsesforringelse. Nøkkelkomponenter som pumpehuset, impelleren og akselen er laget av høy-kvalitets kryogene-materialer: austenittisk rustfritt stål (304L/316L) for pumpehuset og impelleren, som sikrer utmerket seighet og korrosjonsbestandighet ved lave temperaturer; martensittisk aldersstål (17-4PH) for skaftet, dypkjølende behandling for å forbedre styrke ved lav-temperatur og slitestyrke. Pumpehodet er pakket inn i en høyvakuumisolasjonskappe for å minimere kuldetap, og sikre konsistent drift selv i langvarige miljøer med lav temperatur.

3. Eksplosjonssikkert-sikkerhetsdesign

I tråd med internasjonale-eksplosjonssikre standarder (ATEX, IECEx), bruker pumpens motor- og elektriske komponenter eksplosjonssikre-konfigurasjoner for å eliminere potensielle antennelseskilder i eksplosive atmosfærer. Det hermetisk forseglede motorhuset, kombinert med labyrintforseglingens lekkasjeforebygging, forhindrer effektivt inntrengning av brennbare kryogene damper inn i motoren, og sikrer sikker drift i tøffe miljøer der brennbare og eksplosive medier er tilstede. Denne doble sikkerhetsbeskyttelsesdesignen reduserer risikoen for lekkasjer, branner og eksplosjoner betraktelig.

4. Høy effektivitet og stabil drift

Ved å ta i bruk en optimalisert hydraulisk design og lav-dynamisk-asymmetrihjul, oppnår pumpen høye strømningshastigheter og trykkhøyde samtidig som den reduserer energiforbruket med 15-25 % sammenlignet med tradisjonelle kryogene pumper. Labyrintforseglingens kontaktfrie design minimerer friksjon og energitap, og forbedrer driftseffektiviteten ytterligere. Den optimaliserte pumpestrukturen reduserer utløpstrykkpulsering, og sikrer stabil motorbelastning, lav støy (mindre enn eller lik 75dB) og lav vibrasjon, som er egnet for langsiktig kontinuerlig drift i industrielle scenarier.

Søknad

LNG-industri: LNG-terminaler, gassifiseringsstasjoner, drivstoffstasjoner og transportsystemer

Luftseparasjonsindustri: Overføring av flytende nitrogen, flytende oksygen og flytende argon i luftseparasjonsanlegg

Petrokjemisk industri: lav-temperaturreaksjonssystemer, kryogen lagring og kryogenisk mediumhåndtering i prosessering

Hydrogen Energy Industry: Flytende hydrogenoverføring i hydrogeneringsstasjoner og lagrings- og transportsystemer

Andre bransjer: industriell gassbehandling, lav-temperaturlaboratorier og kryogene kjølesystemer
